ZX Spectrum SRAM 512 KB Модуль расширения памяти к Pentagon128

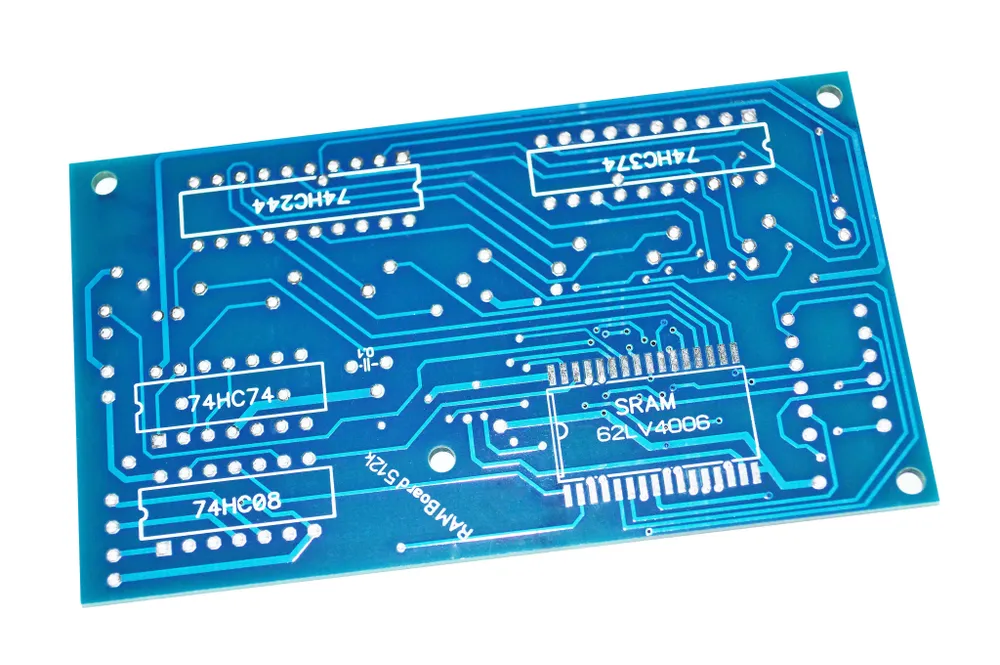

Модуль  расширения памяти SRAM 512 KB для ZX Spectrum Pentagon 128. Поставляется без деталей, для самостоятельной сборки. Используется 1 микросхема статической памяти BS62LV4006 (или аналог ) взамен 16 динамических ОЗУ КР565РУ5. Модуль устанавливается в разъемы памяти ОЗУ вашего компьютера.

Перед тем как собрать модуль расширения, необходимо сделать на вашем ПК Pentagon 128 следующие доработки:

-Удалить микросхемы памяти РУ5 с панелей;

-Выпаять конденсатор C16;

-Вывод DD61.14 присоединить к "+" питания через резистор 1k, вывод DD61.13 присоединить к "земле".

-С вывода DD61.12 подать сигнал на плату расширения.

Остальные соединения ПК с модулем производить как на схеме. Штыревые разъёмы должны вставляться в панели ОЗУ и контакты в соответствующие сигнальные выводы R1-R8, D0-D7,Q0-Q7, и отдельно C16,C37,C38,+5V, GND в ПК Pentagon 128.

Сборку осуществляете самостоятельно без сопровождения.
